Bagaimana Cara Kerja Sakelar Rocker 6-Pin?

Anda mungkin menjentikkannya tanpa berpikir dua kali. Klik tombol rocker yang memuaskan ada di mana-mana—di pompa air, pemanas kursi mobil, atau penggiling bangku. Namun saat Anda menekan tombol lampu standar, Anda hanya memutus satu kabel saja. Jadi mengapa aSakelar rocker 6-pinperlu enam cabang logam yang bersembunyi di bawahnya? Karena komponen kecil ini bukan sekedar tombol on/off. Itu adalah polisi lalu lintas kecil. Ia mengontrol dua sirkuit independen sekaligus, dan dalam beberapa kasus, ia menyala untuk memberi tahu Anda bahwa listrik sedang hidup. Mari kita buka penutupnya dan lihat apa sebenarnya fungsi pin tersebut.

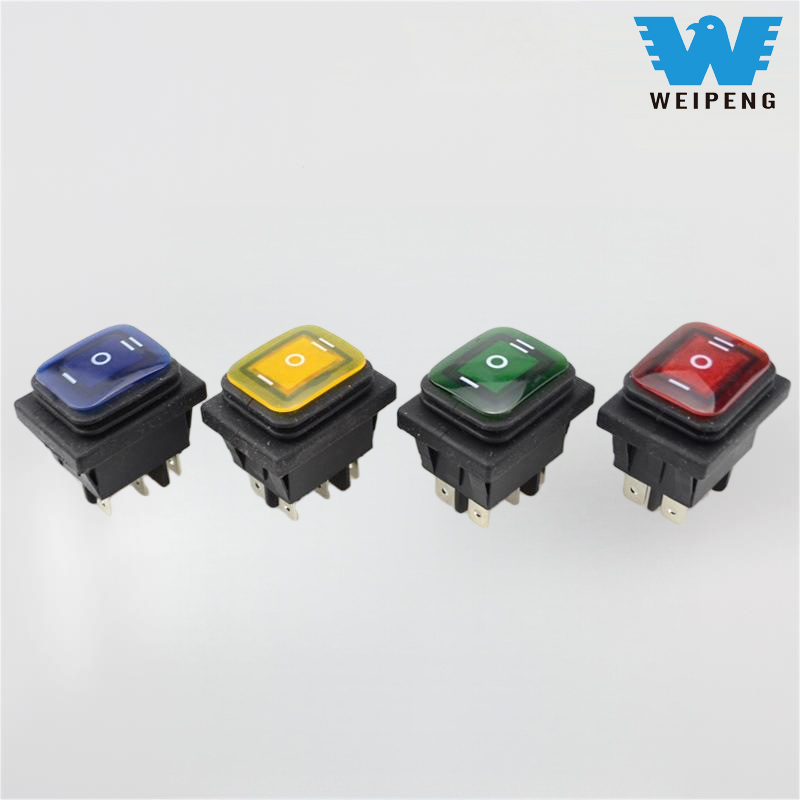

Sakelar rocker 6-pin adalah sakelar kutub ganda, lemparan ganda (DPDT). Dalam bahasa Inggris sederhananya, itu berarti dapat mengontrol dua perangkat terpisah atau dua fungsi dari satu perangkat secara bersamaan. Tidak seperti saklar 2-pin sederhana yang hanya memotong satu kabel, saklar ini ditujukan untuk pekerjaan yang lebih kompleks di mana Anda perlu membalikkan motor atau beralih di antara dua sumber daya.

Untuk memahami cara kerjanya, Anda perlu mengetahui tata letak pin. Anda tidak memerlukan gelar teknik; anggap saja mereka berpasangan.

- Pin 1 & 2 (Input): Ini adalah terminal "umum" Anda. Mereka biasanya terhubung ke sumber listrik utama Anda (baterai atau adaptor dinding).

- Pin 3 & 4 (Set Output 1): Ini terhubung ke perangkat pertama atau fungsi pertama (misalnya, "maju" pada motor).

- Pin 5 & 6 (Set Output 2): Ini terhubung ke fungsi kedua (misalnya, "terbalik").

Apa Yang Terjadi Saat Anda Membaliknya?

Inilah trik sulapnya. Rocker memiliki jembatan logam di dalamnya yang bergerak saat Anda menekannya.

- Posisi 1 (Atas/Aktif A): Jembatan menghubungkan Pin 1 ke Pin 3, dan sekaligus menghubungkan Pin 2 ke Pin 5. Daya mengalir ke Fungsi A.

- Posisi 2 (Tengah/Mati): Tidak ada yang menyambung. Jembatan itu berada dalam posisi netral. Sirkuitnya mati.

- Posisi 3 (Bawah/Aktif B): Jembatan menghubungkan Pin 1 ke Pin 4, dan Pin 2 ke Pin 6. Sekarang daya mengalir ke Fungsi B.

Sebagai pembeli, Anda biasanya hanya memerlukan rocker switch 6-pin untuk dua masalah khusus:

1.  Membalikkan Motor DC: Bayangkan sebuah winch atau lift. Anda perlu mengirimkan tegangan positif ke satu arah untuk naik, dan membalikkan polaritas untuk turun. Sakelar 4-pin tidak dapat melakukan ini dengan aman, namun6-pindesain menangani "crossover" secara internal.

2.  Kontrol Tegangan Ganda: Mungkin Anda memiliki perangkat yang beroperasi pada 12V dan 24V, atau Anda ingin memilih antara "daya baterai" dan "daya generator". Sakelar ini mengisolasi kedua jalur.

Masalah Ringan (Sakit kepala pembeli yang umum)

Banyak sakelar rocker 6-pin memiliki LED internal. Namun lampu ini memerlukan jalur darat. Jika sakelar Anda tidak menyala, jangan berasumsi bahwa sakelar itu rusak. Anda mungkin perlu memasang kabel ground tertentu ke pin "ground" (seringkali Pin 7 atau terminal terpisah, tergantung mereknya). Jika Anda mengabaikan LED, peralihan mekanis masih berfungsi dengan baik.

Kesimpulannya

Lupakan sejenak diagram pengkabelan yang rumit. Ingat saja: aSakelar rocker 6-pinadalah dua sakelar 3-pin terpisah yang direkatkan ke dalam satu wadah. Itu ada untuk menangani dua tindakan berbeda (seperti kecepatan tinggi/rendah atau maju/mundur) menggunakan satu tombol. Jika proyek Anda memerlukan pembalikan motor atau mengelola dua sumber daya, Anda akhirnya tahu mengapa saklar dasar 2-pin tidak dapat memutusnya.
