NC Micro Switch: Panduan Definitif untuk Mengetahui, Memilih, dan Mengoperasikan NC Micro Switch

Orang-orang yang terlibat dalam bidang elektronik, otomasi industri, dan komunitas DIY mengetahui saklar mikro; juara sirkuit kontrol yang kurang dikenal. Salah satu jenis saklar mikro adalah saklar mikro NC (Saklar mikro Tertutup Normal), yang sangat penting. Jika Anda memikirkan cara mengidentifikasi sakelar NC, penerapannya, atau menemukan NC yang tepat untuk proyek Anda, panduan ini berisi semua jawaban tentang sakelar mikro NC, perbedaannya dari sakelar mikro NO, dan penerapannya.

Apa ItuSakelar Mikro NC?

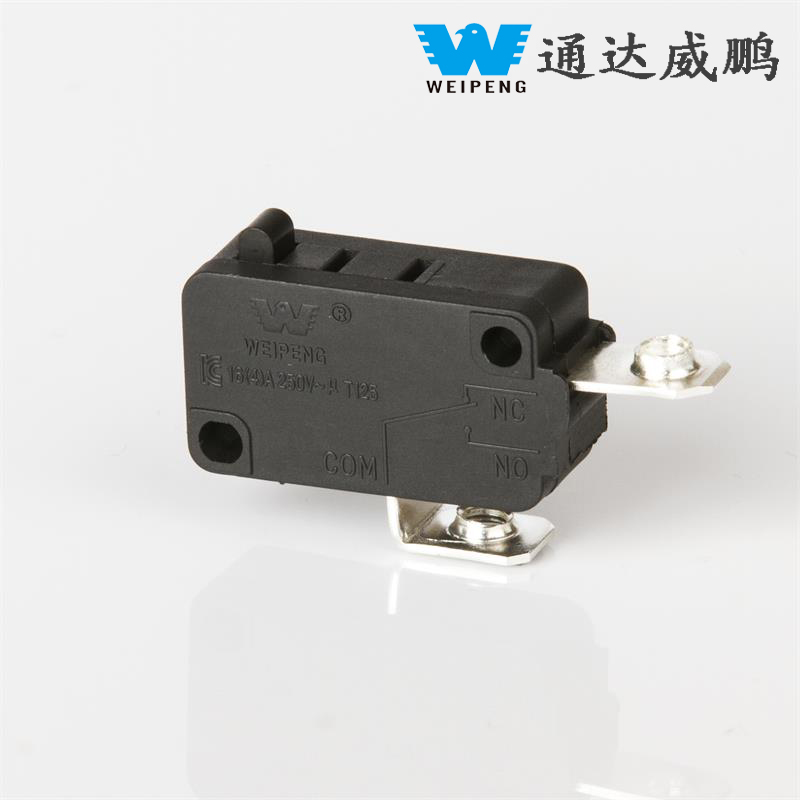

Sakelar mikro NC, atau sakelar mikro Biasanya Tertutup, adalah sakelar listrik yang tetap dalam posisi tertutup, membiarkan listrik mengalir hingga terpicu. Kemudian saklar terbuka dan menghentikan aliran arus pada rangkaian. Hal ini berlawanan dengan microswitch NO (Normally Open), yang terbuka sebelum dipicu dan ditutup setelahnya. Ada istilah lain yang digunakan untuk microswitch dan salah satunya adalah snap-action switch karena pergerakan peralihannya yang cepat.

Dalam mode kerja, ketika aktuator tidak bekerja, kontak berada dalam kontak dan arus mengalir melaluinya. Setelah aktuator diaktifkan, kontak terbuka, memutus aliran arus. Jenis sakelar mikro NC ini diperlukan di sirkuit untuk mengamankan penghentian darurat, misi keselamatan, dan yang memerlukan umpan balik.

Bagaimana Cara Kerja Sakelar Mikro NC?

Sakelar mikro ditenagai oleh sistem yang memungkinkannya menghasilkan gerakan penggerak yang cepat dan pasti. Di dalam saklar terdapat mekanisme tombol tekan pegas. Dengan menekan aktuator, terjadi “jepretan” dan posisi kontak diubah.

Untuk saklar mikro NC:

• Ketika aktuator tidak bergerak, terminal COM dihubungkan ke terminal NC.
• Menekan aktuator akan memutus koneksi COM-NC, membuka sirkuit.

Prinsip ini memiliki penerapan yang tidak terhitung banyaknya; hal ini mencakup segalanya mulai dari interlock keselamatan pada peralatan dan kontrol untuk mesin industri hingga pintu lift dan mesin penjual otomatis.

Bagaimana Mengenalinya Jika Switch Apakah NC atau NO?

Mengetahui apakah saklar mikro adalah NC atau NO merupakan aspek penting dari pengembangan dan pemeliharaan rangkaian. Berikut beberapa metode untuk mengidentifikasi jenisnya:

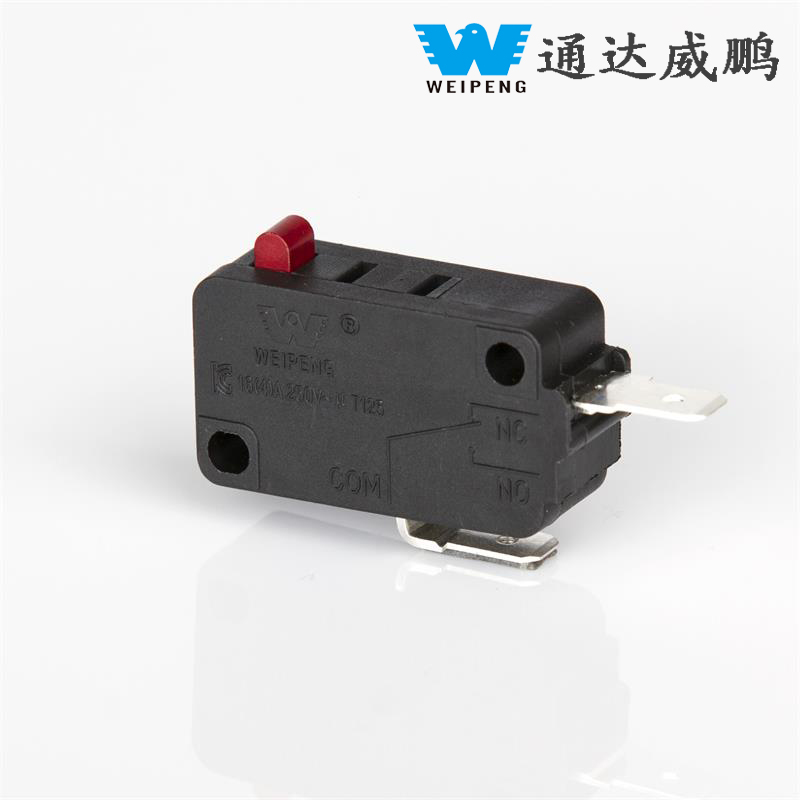

Inspeksi Visual:"NC" (Biasanya Tertutup) dan "NO" (Biasanya Terbuka) adalah label yang biasanya ditemukan pada sejumlah saklar mikro. Pastikan untuk memeriksa rumah sakelar untuk mengetahui labelnya.

Menguji dengan Multimeter:Sesuaikan multimeter Anda ke mode kontinuitas (atau ohm). Letakkan satu sadapan pada titik COM dan sadapan kedua pada titik yang dicurigai NC. Multimeter harus menunjukkan kontinuitas tanpa menekan aktuator. Saat menekan aktuator, kontinuitas harus diputus.

Lembar Data Produsen:Ketika lembar data dilihat, terminal akan mengungkapkan apakah itu NC, NO, dan COM dan juga beberapa spesifikasi lainnya.

Mengambil langkah-langkah ini memastikan Anda mengidentifikasi dan menghubungkan sakelar yang tepat untuk sirkuit Anda secara akurat.

Aplikasi Umum Sakelar Mikro NC

Microswitch NC hadir dalam jumlah aplikasi tak terbatas yang mengutamakan keamanan dan tindakan segera.

1. Mekanisme Keamanan:Sakelar mikro NC digunakan sebagai elemen pengaman kegagalan pada mesin industri dan peralatan rumah tangga. Misalnya saklar NC akan mematikan rangkaian ketika pintu atau penutup dibuka, dan mesin akan berhenti bekerja sehingga mencegah terjadinya kecelakaan.

2. Sistem Berhenti Darurat:Tombol berhenti darurat biasanya beroperasi dengan sakelar mikro NC. Ketika tombol berhenti darurat ditekan, sirkuit akan terbuka, sehingga menghentikan peralatan dengan segera.

3. Sistem Keamanan:Sakelar mikro NC adalah instrumen yang digunakan dalam sakelar tamper yang dirancang untuk sistem alarm dan mengaktifkan alarm jika ada intrusi pintu atau jendela.

4. Aplikasi Otomotif:Di dalam kendaraan, sakelar mikro NC memungkinkan pengaktifan pedal rem yang menyebabkan pengoperasian lampu rem atau penghentian pengoperasian kendali jelajah.

5. Lift dan Kontrol Akses:Sakelar mikro NC di pintu elevator bertanggung jawab untuk mendeteksi penutupan pintu. Kecuali pintunya tertutup rapat, lift tidak akan berjalan.

Kasus-kasus ini menunjukkan pentingnya saklar mikro NC dalam mencapai keselamatan operasional dan keandalan sistem.

Membandingkan Sakelar Mikro NC dan NO

Mengenali perbedaan antara saklar mikro NC dan saklar mikro NO sangat penting dalam memastikan desain sirkuit yang tepat dan pemecahan masalah.

NC (Biasanya Tertutup):Secara default, sirkuit tetap tertutup dan dibuka dengan aktuasi. Biasanya digunakan jika pemutusan sirkuit menandakan perubahan status atau memberikan peringatan, terutama dalam aplikasi yang berhubungan dengan keselamatan.

TIDAK (Biasanya Terbuka):Status default sakelar adalah “mati” dan harus diaktifkan untuk menutup sirkuit. Saklar dapat digunakan untuk mengaktifkan perangkat dan alarm, misalnya dengan menekan tombol untuk menyalakan lampu.

Keputusan untuk menggunakan NC atau NO akan bergantung pada aplikasinya. NC lebih cocok untuk memantau gangguan yang biasa terjadi, sedangkan NO sebaiknya dipilih untuk kasus-kasus di mana tindakan perlu dimulai ketika ada perubahan.

Bagaimana Cara Memilih Sakelar Mikro NC yang Tepat?

Saat dihadapkan dengan banyaknya merek dan produk, ada beberapa hal yang perlu diingat untuk memilih saklar mikro NC yang tepat.

1. Peringkat Listrik:Pastikan sakelar mikro apa pun yang Anda pilih sesuai dengan persyaratan voltase dan arus sistem Anda, karena ada banyak varian yang dapat dipilih.

2. Kekuatan Aktuasi:Sakelar mikro memiliki persyaratan gaya yang berbeda untuk aktuasi. Pilih berdasarkan persyaratan sensitivitas dan apakah gaya yang lebih rendah diperlukan untuk aplikasi yang lembut, sedangkan opsi gaya yang lebih tinggi mungkin penting untuk penggunaan yang kaku.

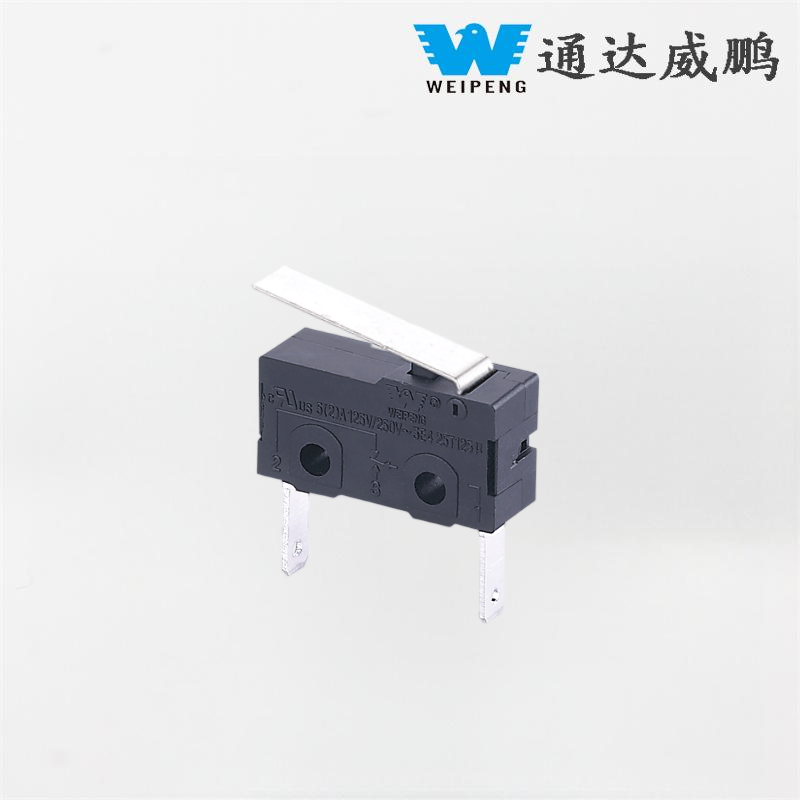

3. Gaya Terminal:Anda dapat memilih dari koneksi cepat, lug solder, dan terminal sekrup. Tentukan pilihan Anda berdasarkan kemudahan pemasangan dan kompatibilitas kabel.

4. Kondisi Lingkungan:Pikirkan tentang tindakan perlindungan terhadap debu, kelembapan, dan kondisi lingkungan lainnya. Jika aplikasi berada di luar ruangan atau dalam kondisi sulit, pilih sakelar mikro dengan rating IP atau tersegel.

5. Pilihan Ukuran dan Pemasangan:Sakelar mikro tersedia dalam berbagai dimensi dan desain dengan lubang dan braket yang berbeda. Periksa ukuran yang benar yang cocok dengan area aplikasi Anda.

Meneliti dan memastikan aspek kualitas ini akan membantu menjamin kesuksesan dan kelancaran kinerja proyek Anda.

Pemasangan dan Pengkabelan anSakelar Mikro NC

Pemasangan yang praktis memastikan sakelar mikro NC Anda berfungsi sesuai desain dan dapat mencapai daya tahan optimal. Berikut beberapa rekomendasi praktis:

1. Memasang Sakelar:Gunakan lubang pemasangan atau braket yang disediakan untuk memasang sakelar mikro pada posisinya. Lakukan dengan hati-hati agar tidak memberikan tekanan yang dapat merusak casing atau mempengaruhi kemampuannya untuk bekerja.

2. Pengkabelan:Terminal umum harus dihubungkan dengan masukan rangkaian, dan terminal NC harus dihubungkan ke keluaran yang perlu diinterupsi. Konfirmasikan apakah kabel dan polaritas sudah benar sebelum menyalakan daya.

3. Pengujian:Setelah pemasangan, periksa sakelar dengan multimeter atau dengan meminta perangkat melakukan sesuatu. Aktifkan sakelar untuk melacak apakah sirkuit terbuka.

4. Pemeliharaan:Periksa secara teratur tanda-tanda keausan, kotoran atau korosi. Jika perlu, bersihkan kontak, dan ganti sakelar untuk menghindari sinyal palsu atau gangguan layanan.

Mengikuti langkah-langkah ini memastikan sistem Anda tetap aman dan bekerja secara optimal.

Manfaat dan Keterbatasan Saklar Mikro NC

Sakelar mikro NC menonjol karena keandalan dan responsnya yang cepat, namun ada beberapa pertimbangan:

Manfaat:

Reaksi cepat mekanisme jepret sangat meningkatkan keandalan dan mencegah terjadinya sinyal palsu. Desainnya yang ringkas memungkinkan untuk digunakan di ruang sempit. Sakelar mikro NC juga memiliki tingkat ketahanan yang tinggi—saklar ini biasanya diuji selama jutaan siklus, sehingga sangat cocok untuk aplikasi yang memerlukan standar keselamatan tinggi dan melibatkan gerakan berulang.

Keterbatasan:

Sakelar mikro NC biasanya tangguh tetapi mungkin mengalami keausan atau kegagalan fungsi yang disebabkan oleh gangguan listrik. Penempatan dan pemasangan yang tepat dari sakelar-sakelar ini pada sudut yang tepat sangat penting untuk penggunaan yang efektif karena penghalang dapat menghambat pengoperasiannya. Mereka juga memerlukan penyegelan lingkungan yang tepat dalam kondisi buruk, sehingga kotoran dan kelembapan tidak dapat menembusnya.

Dengan menyeimbangkan faktor-faktor ini, Anda dapat memanfaatkan sakelar mikro NC dalam desain sistem Anda.

Merek NC Micro Switch Teratas dan Tempat Membelinya

Kualitas mempengaruhi daya tahan dan keandalan. Beberapa merk micro switch NC yang terkenal antara lain Omron, Honeywell, Cherry, dan Schneider Electric. Setiap merek memproduksi model berbeda yang sesuai dengan voltase, jenis aktuator, dan tingkat perlindungan lingkungan yang berbeda.

Anda dapat memperoleh sakelar mikro NC melalui pemasok elektronik tepercaya seperti Mouser, Digi-Key, dan RS Components atau Amazon jika Anda berencana membuat proyek DIY berbasis rumah. Pastikan Anda membaca spesifikasi dan ulasan produk dengan cermat saat memilih microswitch yang tepat untuk kebutuhan Anda.

Pertanyaan yang Sering Diajukan Tentang Sakelar Mikro NC

Apa perbedaan antara saklar NC dan NO?

Perbedaan mendasar terdapat pada posisi default. Saklar NC sebenarnya dalam posisi tertutup sehingga memungkinkan arus mengalir dengan sendirinya saat tidak digunakan. Namun menekan saklar akan membuka sirkuit dan menghentikan aliran arus. Sebaliknya, saklar NO terbuka pada saat start. Ketika saklar ditekan, saklar akan menutup rangkaian yang memungkinkan arus mengalir.

Bisakah satu saklar mikro berisi terminal NC dan NO?

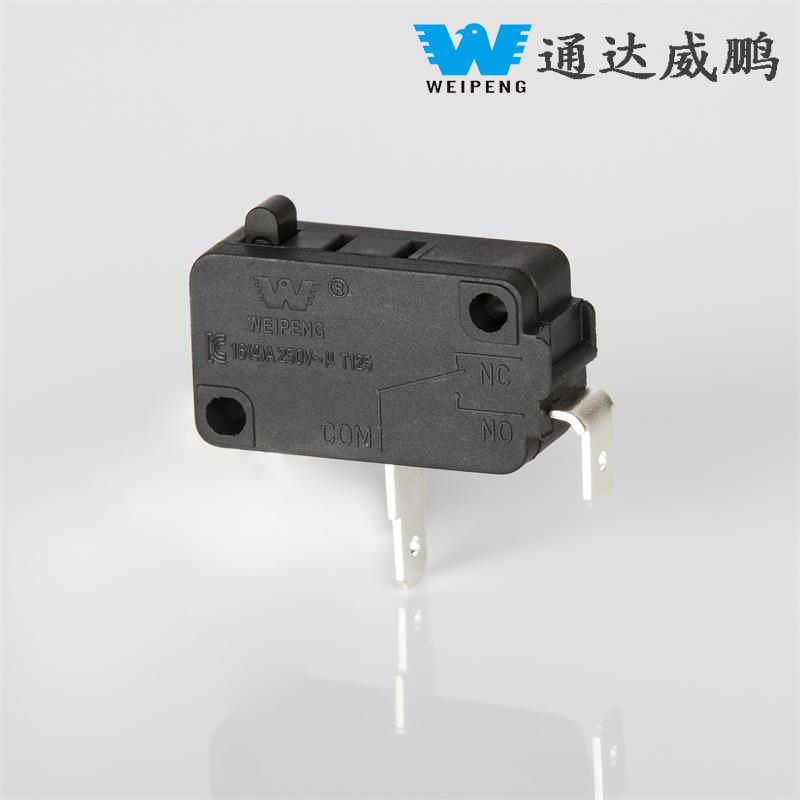

Beberapa Micro Switch memiliki 3 terminal, COM, NC, dan NO. Fungsionalitas dapat didasarkan pada pengkabelan, dan salah satu fungsi atau kedua cara dapat digunakan dalam suatu rangkaian.

Apakah sakelar mikro NC cocok untuk sirkuit pengaman?

Tentu saja. Biasanya ditutup ketika tidak aktif, yang berarti bahwa tindakan apa pun yang dilakukan untuk membukanya (misalnya, membuka pintu atau menekan tombol darurat) akan menyebabkan sirkuit terputus dengan segera.

Berapa lama saklar mikro NC bertahan?

Jika digunakan dengan benar dan dipilih dengan hati-hati, sakelar mikro NC dapat bertahan jutaan siklus. Pemeliharaan yang tepat dan perlindungan lingkungan juga berkontribusi terhadap umur panjang mereka.

Apa yang terjadi jika saya menghubungkan terminal yang salah?

Pengkabelan yang salah (seperti menyambungkan NO dan bukan NC) akan menyebabkan kegagalan fungsi peralatan Anda atau tindakan perlindungan lainnya. Selalu periksa terminal terlebih dahulu.

Apakah sakelar mikro NC mudah dipasang?

Memang benar, banyak dari mereka mengikuti proses plug-and-play, dengan kebutuhan minimum untuk keterampilan teknis pengkabelan. Karena ukurannya yang kecil, mereka dapat dengan mudah dipasang dengan perlengkapan yang tepat.

Aplikasi Tingkat Lanjut dan Tips Integrasi

Seiring dengan kemajuan teknologi, saklar mikro NC mulai digunakan dalam sistem yang lebih rumit. Dalam otomasi industri, mereka melakukan tugas penting sehubungan dengan kontrol urutan dan putaran umpan balik. Selain itu, sakelar mikro NC sering digunakan sebagai sakelar batas dalam robotika dengan tujuan mendeteksi posisi dan menghindari perjalanan berlebihan.

Sehubungan dengan usaha IoT, penggabungan sakelar mikro NC dan mikrokontroler memungkinkan pengawasan jarak jauh dan notifikasi otomatis. Dalam sistem rumah pintar, saklar mikro NC memberikan bantuan dalam mengotomatisasi proses keamanan dan sistem akses sehingga mengirimkan peringatan instan tentang akses atau situasi darurat.

Dalam desain sistem tertanam, disarankan untuk menggunakan teknik debounce untuk menghindari aktivasi sakelar yang salah ketika ada gangguan mekanis. Pilih sakelar yang lebih tahan lama untuk aplikasi yang memerlukan penggunaan berulang dan yang beroperasi pada frekuensi tinggi.

Sakelar Mikro NCPemeliharaan dan Pemecahan Masalah

Jika Anda mengalami kegagalan atau pengoperasian terputus-putus, ikuti langkah-langkah pemecahan masalah berikut:

1. Periksa Kerusakan Fisik:Periksa apakah ada keretakan atau ketidaksejajaran aktuator. Segera ganti sakelar yang rusak.

2. Bersihkan Kontak:Penumpukan debu atau karat akan menghalangi aliran arus. Gunakan bahan pembersih kontak yang tepat dan periksa apakah sambungannya kencang.

3. Uji Fungsi Saklar:Periksa kontinuitas antara terminal umum dan terminal biasanya tertutup menggunakan multimeter. Jika saklar tidak dapat berpindah dengan baik, gantilah.

4. Evaluasi Desain Sirkuit:Anda harus memastikan pengkabelan dilakukan sesuai dengan lembar data perangkat. Pastikan sakelar sesuai dengan spesifikasi voltase serta peringkat arus.

Dengan memelihara dan menguji secara rutin, Anda memaksimalkan keandalan dan mencegah downtime sistem.

Sakelar mikro merupakan elemen integral untuk pengembangan sistem kendali yang efektif dan aman di berbagai sektor perekonomian. Mode operasi tertutup normal, kemudahan pemasangan, dan keserbagunaannya memberikan keunggulan dibandingkan jenis sakelar lain di kelas yang sama, itulah sebabnya semua orang yang terlibat dalam bidang teknik, amatir, dan desain produk akan merasakan manfaatnya. Mengetahui cara memilih, memasang, memelihara, dan memecahkan masalah sakelar NC akan membantu seseorang mencapai kesuksesan dalam usaha apa pun. Jika terjadi pemecahan masalah atau proses pemasangan yang rumit, seseorang harus berkonsultasi dengan lembar data pabrikan atau merujuk pada profesional yang lebih berpengalaman.
