Sakelar Rocker Menyala: Jenis, Pengkabelan, dan Panduan Pembelian

Saklar rocker yang menyala berfungsi sebagai semacam saklar on/off yang dipadukan dengan lampu LED atau lampu neon yang menandakan saklar dalam posisi on/on atau tidak. Berkat indikatornya, sakelar ayun terlihat jelas bahkan di panel kontrol yang gelap atau berantakan. Sakelar rocker yang menyala telah menemukan kegunaannya dalam banyak aplikasi pada mobil, kapal, RV, sepeda, peralatan rumah tangga, mesin industri, sistem kontrol kelistrikan, dll.

Dimungkinkan untuk menggunakan sakelar rocker yang menyala di sirkuit tegangan rendah dan sektor tegangan tinggi. Seseorang mungkin menemukan sakelar 12V yang digunakan dalam aplikasi otomotif serta sakelar AC 120V untuk digunakan di rumah dan industri. Dalam memilih tipe yang sesuai, tegangan sistem, rating arus, tipe beban, susunan terminal, ukuran sakelar, dan area pemasangan perlu ditentukan.

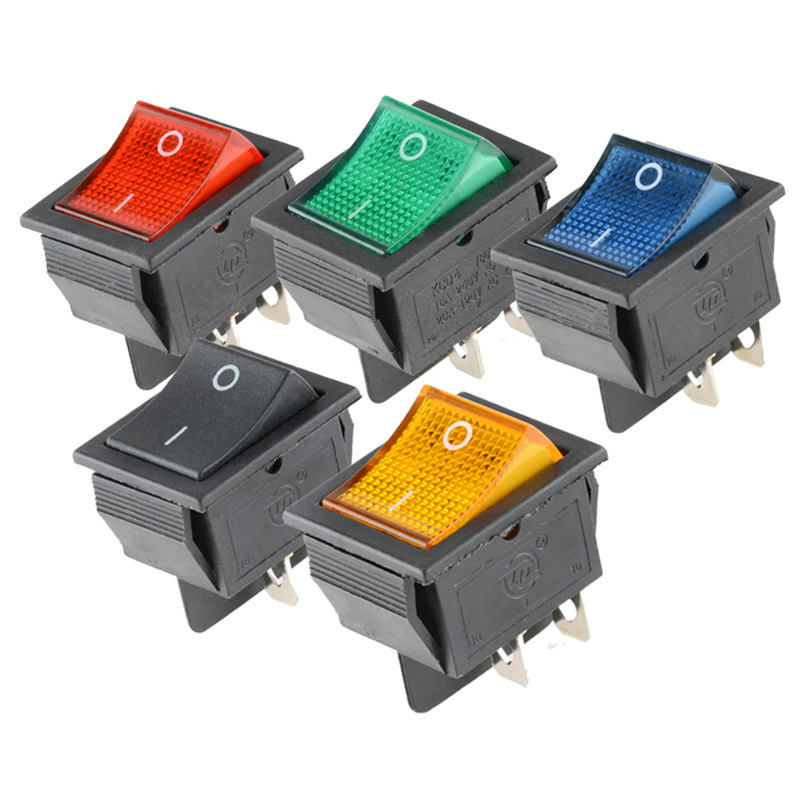

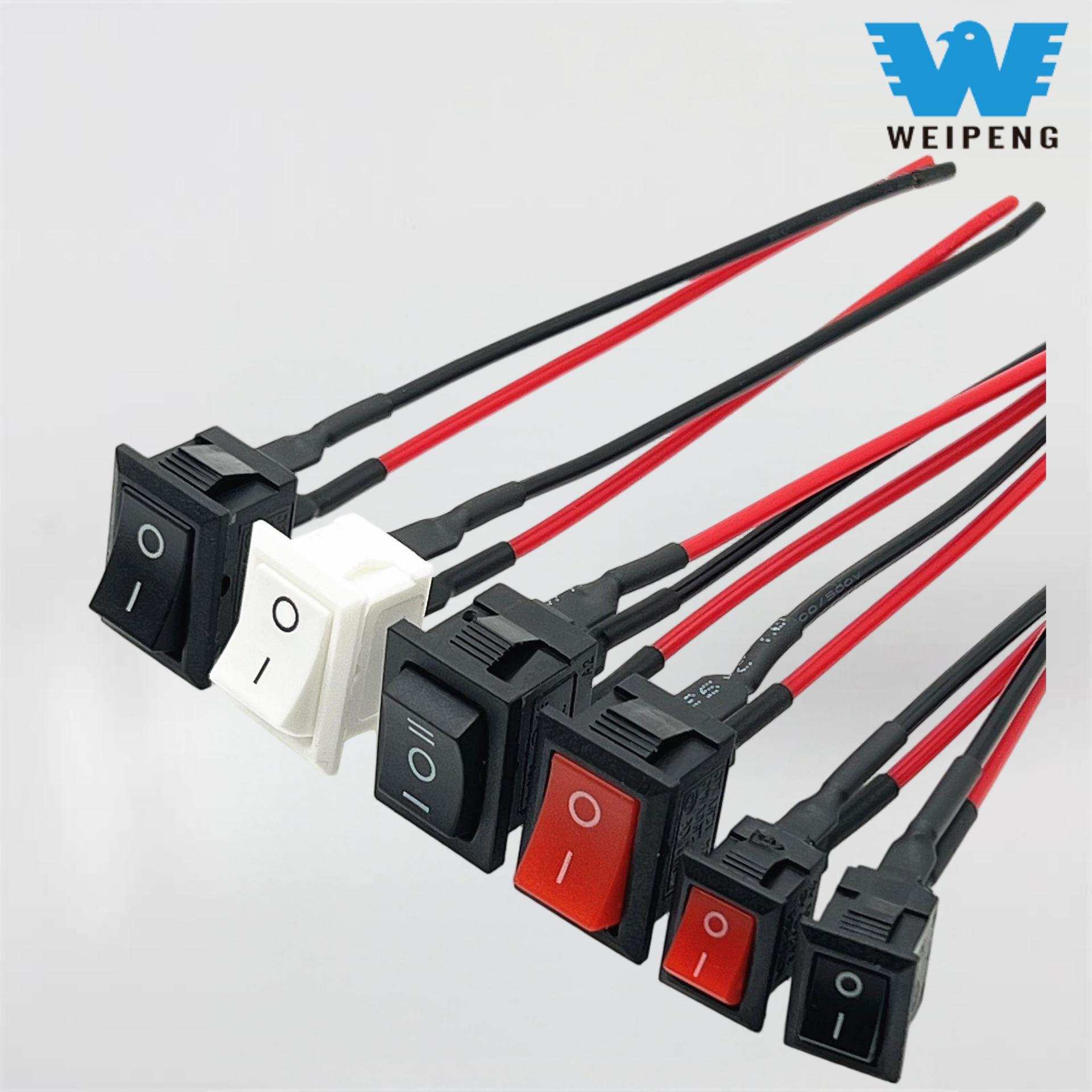

Apa itu aSakelar Rocker Menyala?

Saklar rocker terbuat dari amekanisme goyang yang dapat mengaktifkan rangkaian listrik. Sakelar rocker ditekan ke posisi hidup, dan catu daya dihubungkan ke peralatan yang diberi daya. Selain itu, sakelar ini memiliki LED atau neon internal untuk menunjukkan daya sedang dihidupkan.

Sakelar dapat menunjukkan apakah ia menerima daya, dihidupkan, atau ada sirkuit lain yang berjalan, bergantung pada desain dan pengaturan perangkat. Ada beberapa cara berbeda untuk menyambungkan sakelar, bergantung pada jenisnya. Namun, pastikan untuk membaca petunjuk pengkabelan dan penanda dari produsen sebelum memulai pemasangan.

Jenis Umum Sakelar Rocker Menyala

Sakelar Rocker Dua Terminal

Sakelar dua terminal dirancang untuk beroperasi dalam mode hidup dan mati sederhana. Secara umum, perangkat switching jenis ini terhubung dengan rangkaian beban dan suplai listrik dan dapat menyalakan LED saat diberi energi. Beberapa jenis LED dipengaruhi oleh polaritasnya, sehingga penyambungannya harus dilakukan seperti dijelaskan di bawah ini.

Sakelar Rocker Tiga Terminal

Desain tiga terminal dicirikan oleh penyediaan input energi listrik, sinyal yang dapat dialihkan, dan koneksi untuk grounding. Sebagai konsekuensi dari adanya terminal terpisah untuk koneksi ground, indikator yang dipertimbangkan dapat beroperasi tanpa masalah. Jenis desain ini sering digunakan pada mobil dan kapal.

Sakelar Rocker Empat dan Lima Terminal

Sakelar terminal 4 dan 5 dapat memberikan penerangan independen, peralihan kutub ganda, atau beberapa keluaran. Mereka cocok untuk kepala kontrol yang lebih canggih, meskipun pengkabelan yang tepat bergantung pada konfigurasi internal sirkuit. Oleh karena itu, diagram yang diberikan harus diikuti daripada menyederhanakan proses pengkabelan melalui tempat terminal standar.

Konfigurasi SPST, SPDT, dan DPDT

Sakelar SPST mempunyai kemampuan menyelesaikan satu rangkaian saja dan mengalihkannya dari hidup ke mati saja. Sakelar SPDT menyalakan satu masukan dan bekerja pada dua keluaran. Sakelar DPDT beroperasi pada dua sirkuit dan mampu memilih input atau membalikkan polaritas. Sakelar SPST adalah bentuk sakelar paling umum yang digunakan untuk aplikasi umum, seperti menyalakan lampu.

Apa itu aSakelar Rocker Menyala12V Digunakan Untuk?

Sakelar rocker 12 volt dengan penerangan dirancang untuk digunakan di sirkuit listrik dengan suplai arus searah (DC) 12 volt. Aplikasi yang umum meliputi:

• Penerangan otomotif dan sepeda motor
• Bilah lampu LED dan lampu kerja
• Kipas pendingin dan pompa air
• Aksesori perahu dan RV
• Peralatan dasbor dan panel kontrol
• Sistem kelistrikan bertenaga baterai

Standar 12V tidak menetapkan batas arus atas untuk sakelar. Misalnya, dapat dinyatakan bahwa sebuah saklar dapat beroperasi pada daya 12V dan arus 20A. Namun, saat start, mesin tertentu seperti motor dan pompa mungkin menarik lebih banyak arus. Untuk tujuan ini, relay yang tepat harus digunakan untuk mengendalikan arus tinggi atau beban induktif.

Cara Memilih Sakelar Rocker Menyala yang Tepat

Periksa Tegangan dan Nilai Arus

Pilih saklar yang akan bekerja dengan baik dengan tegangan dan arus rangkaian. Misalnya, saklar dengan rating 12V DC tidak boleh digunakan untuk rangkaian dengan tegangan 120V atau 230V AC. Selain arus operasi normal, kita juga harus mempertimbangkan arus awal atau arus masuk beban.

Pertimbangkan Jenis Beban

Motor listrik, pompa, alat pemanas, bola lampu, dan driver LED memberikan beban berbeda pada sakelar. Peringkat yang hanya mempertimbangkan beban resistif mungkin tidak berlaku untuk beban induktif seperti motor listrik. Pemilihan sakelar harus dilakukan sesuai dengan beban yang harus ditangani.

Konfirmasikan Dimensi Pemasangan

Sebelum memesan, pastikan untuk memeriksa ukuran potongan panel serta ketebalan panel, posisi tab penahan, dan jarak bebas di belakang panel. Sakelar mungkin masuk ke dalam potongan di depan tetapi mungkin masih bertabrakan dengan bagian dan kabel lain.

Tinjau Spesifikasi Indikator

Konsumsi daya indikator LED sangat rendah, sehingga biasanya digunakan pada sistem 12V. Pastikan LED berisi resistor internal dan verifikasi apakah LED memiliki polaritas. Menggunakan sakelar dengan voltase berbeda dapat menyebabkan orientasi indikator salah.

Pertimbangkan Perlindungan Lingkungan

Kita harus memilih sakelar yang memiliki kemampuan menahan kelembapan dan mencegah karat jika akan digunakan di luar ruangan, di dalam ruangan, di lingkungan laut, atau di lingkungan yang berdebu dan bergetar.

Bagaimana Cara Menyambungkan Sakelar Rocker yang Menyala?

Pengkabelan sakelar rocker yang menyala melibatkan identifikasi spesifikasi sakelar tertentu, termasuk jumlah terminal dan tata letaknya. Selalu putuskan aliran listrik sebelum memulai pekerjaan dan identifikasi setiap terminal secara akurat. Sambungan ke sumber listrik harus dilakukan hanya oleh teknisi yang berkualifikasi.

Pengkabelan Tiga Terminal 12V yang Khas

Pasokan positif menyatu -> Daya atau terminal input
Output yang dialihkan -> Terminal positif dari beban
Sistem negatif -> Terminal ground dan beban negatif

Listrik harus tersedia pada beban segera setelah saklar dihidupkan, menandakan bahwa indikator telah menyala. Fuselink harus dipasang tepat di sebelah suplai, yaitu baterai. Nilai sekring juga harus sesuai dengan jenis kabel dan spesifikasi rangkaian.

Pengkabelan Dua Terminal Khas

Pasokan positif -> Ganti terminal 1
Ganti terminal 2 -> Muat positif
Muat negatif -> Sistem negatif

Jika sakelar dilengkapi LED yang sensitif terhadap polaritas, penting untuk menghubungkan kabel positif dan negatif dengan benar. Jika kabelnya terbalik, LED tidak akan menyala, meskipun sakelar berfungsi dengan benar.

Pertimbangan Pengkabelan dan Keamanan

Gunakan kabel dengan arus yang sesuai dan manfaatkan terminal berinsulasi serta pipa heat shrink untuk menjamin semua sambungan aman. Jangan mengarahkan kabel dekat dengan sudut tajam, sumber panas tinggi, atau area yang dapat menimbulkan pergerakan. Untuk kendaraan, periksa apakah rangkaian kabel juga tidak terkena getaran dan lecet. Untuk perkabelan laut, pastikan konektor serta kabel yang digunakan bebas korosi.

Saklar rocker yang menyala tidak berfungsi sebagai pengganti pemutus arus, ground yang benar, atau sekering. Jika sakelar menjadi terlalu panas, meleleh, berubah warna, menimbulkan percikan api, atau mengeluarkan bau terbakar, sakelar harus dimatikan karena ini mungkin merupakan indikasi adanya gangguan listrik, seperti arus berlebih, sambungan kendor, kontak rusak, atau kabel terlalu tipis untuk menahan beban.

UmumSakelar Rocker MenyalaMasalah

Indikator Tidak Menyala

Beberapa alasan umum adalah pembalikan polaritas, hilangnya koneksi ground, kesalahan dalam mengidentifikasi terminal, atau penggunaan indikator yang dirancang untuk voltase berbeda. Bandingkan dengan benar pekerjaan pemasangan dengan diagram pengkabelan pabrikan dan verifikasi bahwa volumetage ada di terminal yang benar.

Beban Berfungsi tetapi Indikator Tidak

Sekalipun kontak sakelar terkonduksi dengan baik, penting juga untuk memeriksa apakah perangkat memiliki ground atau catu daya terpisah. Periksa juga apakah unit memiliki sumber cahaya yang berfungsi terpisah dari yang lain.

Indikator Tetap Menyala Saat Saklar Mati

Beberapa model sakelar beroperasi sedemikian rupa sehingga menyala setiap kali ada daya pada inputnya. Perilaku ini mungkin normal untuk perangkat tersebut. Sebelum mengganti saklar, pastikan untuk memeriksa rangkaian indikator saklar.

Indikator Berkedip atau Saklar Menjadi Panas

Masalah seperti sambungan longgar, voltase turun, aliran arus tinggi, atau beban tidak sesuai dapat menyebabkan kedipan dan panas berlebih. Hal ini harus diselidiki dengan memutus sirkuit dan memeriksa nilai sakelar, ukuran kabel, dan cara perangkat dihubungkan dan diberi beban. Jika diperlukan, penggunaan relay mungkin diperlukan untuk motor, pompa, atau beban lain yang menarik arus tinggi.

Pertanyaan yang Sering Diajukan

Apakah sakelar rocker yang menyala memerlukan kabel ground?

Situasinya tidak selalu seperti ini. Untuk jenis meteran dua terminal, indikatornya dihubungkan secara internal, yang berarti tidak diperlukan grounding terpisah. Model yang memiliki tiga terminal harus selalu memiliki titik groundnya sendiri. Selalu verifikasi masing-masing terminal dan spesifikasi produk.

Bisakah sakelar rocker berlampu 12V mengontrol lampu LED?

Pernyataan ini valid karena saklar mempunyai nilai yang sesuai dengan tegangan sistem, nilai arus operasi, dan arus start-up dari driver LED. Relai mungkin diperlukan saat menggunakan batang LED yang lebih besar atau beberapa perlengkapan.

Bisakah saklar rocker 12V digunakan dengan listrik rumah tangga?

Tidak, sakelar rocker dengan nilai 12V DC tidak dapat digunakan dengan 120V atau 230V AC. Sakelar AC harus sesuai dengan tegangan AC, arus, jenis beban, dan standar keselamatan yang berlaku untuk listrik rumah tangga.

Mengapa sakelar rocker LED saya menyala redup saat mati?

Arus bocor kecil dari alat atau beban di sirkuit menghasilkan cahaya redup. Kadang-kadang, alih-alih menggunakan pengaturan ini, kita dapat menggunakan saklar atau relai atau perangkat lain di sisi beban juga.

Bagaimana cara menguji saklar rocker?

Untuk menguji kontinuitasnya saklar harus dilepas dari sumber listrik dan multimeter diatur ke mode kontinuitas. Pengoperasian sakelar harus sedemikian rupa sehingga mempunyai respons terbuka dan tertutup selama pengoperasian. Jangan pernah melakukan pengujian kontinuitas pada sirkuit berenergi.

Saklar rocker dengan penerangan yang cukup mempunyai spesifikasi tegangan, arus, jenis beban, terminal, ukuran dan fungsi yang sesuai dengan lingkungannya. Untuk mengaktifkan aksesori kecil 12V, saklar SPST adalah pilihan yang cocok. Jika ada motor atau alat berat yang terlibat, maka diperlukan relai, dan juga diperlukan sekering serta kabel yang sesuai pada sistem kelistrikan lainnya.
