Sakelar Mikro 5a 125 250v

Sakelar Mikro 5a 125 250vadalah saklar aksi kecil yang digunakan untuk menghidupkan dan mematikan rangkaian listrik hingga maksimum 5a pada batas operasi yang ditentukan dengan 125 v AC dan 250 v AC. Umumnya digunakan pada peralatan elektronik, sistem kontrol, mesin penjual otomatis, peralatan kantor, pintu dan penutup, peralatan, dll.

Pastikan selain rating yang ada, jenis beban, jenis aktuator, gaya, konfigurasi terminal, dimensi, dan kondisi lingkungan sesuai dengan penggunaan komponen yang Anda rencanakan.

Apa Arti 5A 125/250VAC?

Penunjukan “5A 125/250VAC” biasanya menunjukkan bahwa sakelar dapat mengatur maksimum 5 amp pada tegangan 125 volt AC atau 250 volt AC jika digunakan dengan beban yang sesuai seperti yang direkomendasikan oleh pabrikan.
Spesifikasi ini biasanya berlaku untuk beban resistif.

Perangkat seperti motor, solenoida, kompresor, lampu, transformator, dan unit catu daya elektronik mungkin mengalami arus masuk yang tinggi atau busur listrik. Dalam kasus seperti ini, mungkin perlu menggunakan perangkat dengan peringkat beban berbeda atau penerapan perangkat penekan yang sesuai.

Ini mewakili peringkat AC. Namun, hal ini tidak menjamin bahwa sakelar disetujui untuk digunakan pada 125VDC atau 250VDC. Selalu cari peringkat DC yang berbeda di lembar data yang ditetapkan sebelum melanjutkan.

Bagaimana Cara Kerja Sakelar Mikro?

Sakelar mikro menggunakan mekanisme tindakan cepat. Saat aktuator masuk ke lokasi yang tepat, pegas bagian dalam mengubah status kontak dengan cepat. Oleh karena itu, ini memungkinkan keandalan sakelar yang sangat baik meskipun gerakannya minimal dan titik pengoperasiannya konstan.

Di antara jenis aktuator yang umum adalah pendorong, tuas engsel, tuas rol, dan roller simulasi. Jenis aktuator yang sesuai dipilih berdasarkan ruang yang tersedia, arah pergerakan, serta gaya dan jarak yang diperlukan untuk proses tersebut.

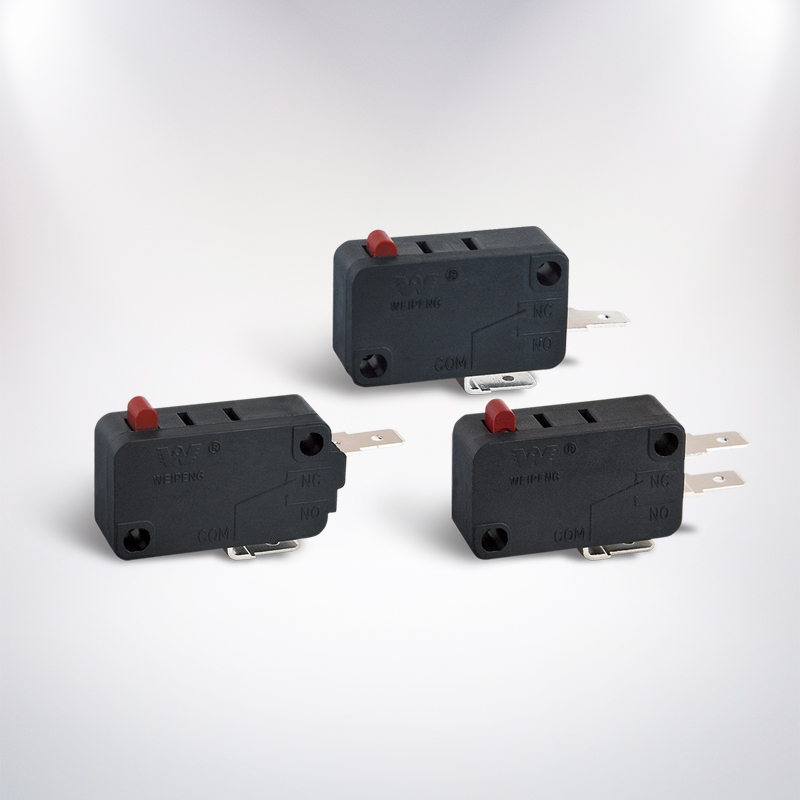

Konfigurasi Terminal SPDT

Beberapa model 5A beroperasi dalam mode SPDT (Single Pole Double Throw). Terminal umum di SPDT adalah COM, NC, dan NO.

Ketika rangkaian diaktifkan dengan menekan aktuator, gunakan COM bersamaan dengan NO. Sebaliknya, gunakan COM yang dikombinasikan dengan NC ketika rangkaian harus tetap tertutup dalam keadaan siaga, dan menjadi terbuka ketika aktuator diaktifkan. Pastikan untuk memverifikasi label pada sakelar sebenarnya sebelum proses pengkabelan.

Apa itu Sakelar Mikro Sensitif?

Sakelar mikro yang sensitif beroperasi dengan gaya yang cukup rendah. Hal ini berguna setiap kali saklar digerakkan dengan bantuan pintu ringan, tab plastik, mekanisme kecil, atau gerakan terbatas.

Sensitivitas ditentukan lebih dari rating saat ini. Periksa spesifikasi berikut:

• Kekuatan operasi dan kekuatan pelepasan
• Pra-perjalanan dan perjalanan berlebihan
• Posisi operasi
• Jenis dan panjang aktuator
• Kehidupan mekanik dan listrik

Penggunaan tuas roller dapat meminimalkan upaya yang diperlukan dari sistem eksternal. Namun, penyelarasan yang tidak tepat dapat menyebabkan tegangan lateral dan kegagalan dini. Ini harus bekerja dengan baik, beroperasi tanpa melebihi spesifikasi overtravelnya.

Sakelar Mikro 5A, 10A, 16A, dan 21A

Sakelar mikro diproduksi dalam versi peringkat arus yang berbeda, yaitu 5A, 10A, 16A, dan 21A. Peringkat saat ini yang lebih tinggi belum tentu merupakan pilihan yang tepat; yang terpenting adalah saklar harus tetap sejalan dengan tegangan aplikasi, jenis beban, pengukuran, jenis terminal dan standar.

Saat Anda melihat Micro Switch dengan rating 5A pada 125V dan 250V dengan model lain dengan rating 10A, 16A, dan 21A, Anda harus membandingkan semua spesifikasinya daripada hanya melihat ratingnya saja. Sakelar berperingkat lebih tinggi mungkin berbeda dari model berperingkat lebih rendah dalam fitur desain seperti lubang pemasangan, perjalanan aktuator, posisi terminal, dan dimensi kontak.

Pertimbangan Beban dan Keamanan

Sebelum menghubungkan beban, perlu untuk mengidentifikasi tidak hanya arus normal tetapi juga arus masuk atau arus startup. Beban resistif biasanya lebih mudah ditangani dibandingkan beban induktif atau kapasitif. Motor dan solenoida dapat menimbulkan percikan api yang dapat merusak kontak meskipun arus normal di bawah 5 A.

Dalam aplikasi utama, insulasi yang sesuai, proteksi beban berlebih, proteksi mekanis, dan penutup harus digunakan. Pemasangan sakelar yang benar biasanya harus dilakukan sehingga dapat memutus kabel penghantar seperti yang ditentukan oleh desain peralatan dan peraturan kelistrikan setempat.

Sebelum pekerjaan pemasangan atau pengujian dalam hal ini, putuskan sambungan pasokan listrik. Pengkabelan tegangan listrik harus diselesaikan atau diperiksa oleh profesional yang berkualifikasi.

Tip Pemasangan dan Pemasangan

Selalu periksa dimensi bodi, jarak lubang pemasangan, tinggi aktuator, tipe terminal, dan posisi pengoperasian sebelum memesan. Sakelar yang tampak serupa belum tentu dapat dipertukarkan.

Aktuator harus ditekan ke arah yang benar dan tidak boleh digunakan sebagai penghenti mekanis yang keras kecuali dinyatakan lain oleh pabrikan. Benturan berlebihan, tekanan samping, kelembapan, kelembapan, dan getaran harus dihindari.

Ada berbagai jenis terminal yang umum digunakan; termasuk terminal solder, tab sambungan cepat, pin PCB, dan terminal kabel. Gaya dapat dipilih berdasarkan teknik perakitan yang digunakan dan ketersediaan ruang.

Cara Memilih Model yang Tepat

Gunakan daftar periksa ini sebelum membeli:

• Konfirmasikan tegangan AC atau DC dan arus beban aktual.
• Identifikasi apakah bebannya resistif, induktif, kapasitif, motor, atau lampu.
• Pilih SPDT, SPST-NO, atau SPST-NC sesuai rangkaiannya.
• Pilih gaya pengoperasian dan gaya aktuator yang diperlukan.
• Bandingkan dimensi pemasangan dan posisi terminal.
• Periksa suhu pengoperasian, penyegelan, masa pakai listrik, dan persetujuan.
• Minta lembar data resmi untuk nomor bagian pastinya.

FAQ: Sakelar Mikro Sensitif SPDT 5A 125/250VAC

Apa itu saklar mikro sensitif SPDT 5A 125/250VAC?

Sakelar adalah perangkat berkekuatan rendah dan aksi cepat dengan terminal umum dan keluaran ganda. Peringkat arus maksimumnya adalah 5A bila dioperasikan dalam kondisi terkendali.

Bisakah saya menggunakannya untuk 250VDC?

Tidak, meskipun penandaan 125/250 VAC mewakili peringkat AC, namun tidak memberikan peringkat untuk tegangan DC. Selalu mencari saklar dengan tegangan DC dan rating arus yang disebutkan.

Apa perbedaan antara NO dan NC?

Saklar normal terbuka memungkinkan listrik mengalir ketika tidak ada yang ditekan pada saklar, sedangkan saklar normal tertutup memungkinkan listrik mengalir ketika aktuator ditekan.

Bisakah sakelar mikro 5A mengontrol motor?

Meskipun arus motor di bawah 5A, sakelar mungkin tidak berfungsi dengan benar. Identifikasi arus awal dan busur induktif yang mungkin melebihi kapasitas saklar. Nilai kapasitas beban motor atau gunakan relai atau kontaktor.

Bisakah saya mengganti saklar 5A dengan model 16A atau 21A?

Hanya jika penggantinya memiliki ukuran yang sama dalam hal dimensi, pergerakan aktuator, susunan terminal, susunan kontak, rating tegangan, dan sertifikasi. Peringkat daya yang lebih besar saja tidak cukup.

Berapa lama saklar mikro bertahan?

Masa pakai produk ditentukan oleh beban, frekuensi pesan, penyelarasan, lingkungan, dan kualitas pemasangan. Kehidupan mekanik dan listrik adalah istilah yang berbeda; oleh karena itu spesifikasi umur listrik harus diikuti sesuai dengan beban sebenarnya.

Sebagai kesimpulan, ituSakelar Mikro 5a 125 250vadalah pilihan yang layak untuk kontrol AC berukuran kecil dan sistem penginderaan posisi jika parameter beban dan mekanis sesuai. Verifikasi spesifikasinya, pilih terminal dan aktuator yang tepat untuk SPDT, dan gunakan relai atau solusi tugas berat untuk perangkat dengan arus masuk yang signifikan atau untuk aplikasi elektromekanis yang menuntut.
